PROJEK : MEMASANG DIGITAL TEMPERATURE CONTROLLER KEPADA STAND CHILLER

Kebanyakkan stand chiller hanya mempunyai analog controller. Suhu sebenar tidak dapat diketahui, hanya melalui "agak-agak". Dengan pemasangan alat ini, suhu chiller dapat dikawal dan dipantau dengan lebih baik.

Inilah bukanlah pemasangan pertama dibuat. Sebelum ini pemasangan dilakukan kepada model berlainan.

Sekali imbas, didapati pemasangan kali ini lebih sukar memandangkan ruangnya yang lebih sempit.

PENGENALAN PERALATAN DAN AKSESORI

Inilah stand chiller yang bakal ditambah pengawal suhu digital. disamping itu, blower tambahan juga akan ditambah dibahagian dalamnya. (maaf model alatan ini dipadamkan).

stand chiller

.

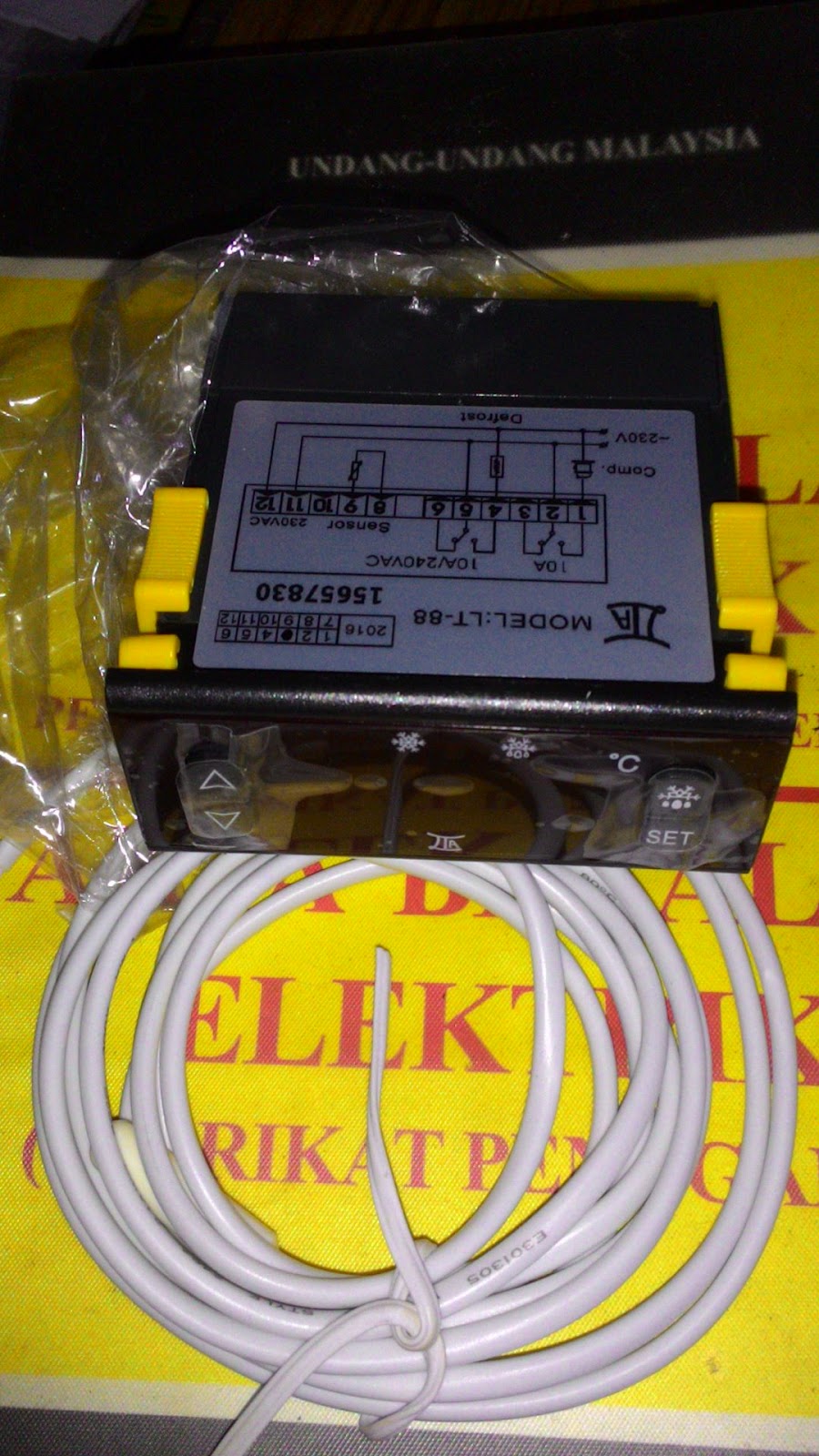

pengawal suhu digital

blower/ kipas tambahan

LITAR DIPERLUKAN

Litar pengawal suhu

litar kawalan chiller

KERJA-KERJA DILAKUKAN

Oleh kerana belum pernah melakukan pemasangan atau ubahsuai terhadap alatan model ini, pemeriksaan menyeluruh terhadap alat perlu dibuat. Tujuannya untuk mencari lokasi pemasangan pengawal yang sesuai, ubahsuaian atau cantuman litar yang boleh dibuat, laluan yang mungkin bagi kabel dan lain-lain yang berkenaannya.

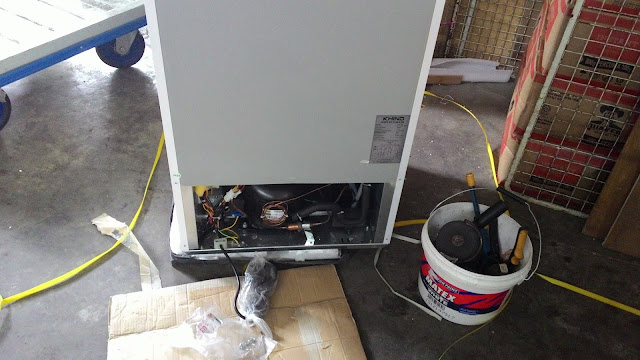

Panel kawalan dibuka, dan lain-lain tempat yang difikirkan perlu.

UBAHSUAIAN LITAR DICADANGKAN

Setelah melihat kedua-dua litar, iaitu litar chiller dan litar pengawal digital, maka cadangan litar sambungan boleh dibuat. Bagi sambungan kipas tambahan ianya adalah boleh disambung secara langsung.

 CADANGAN UBAHSUAIAN LITAR

Penerangan sambungan atau ubahsuaian litar yang akan dibuat

setelah membuat cadangan ubahsuaian terhadap litar, kabel berkenaan yang perlu diusik mula dicari untuk dikenalpasti.

Masalah timbul dalam pencarian kabel. Kalau dilihat dalam litar, kabel ditandakan dengan BN,biasanya merujuk kepada brown, tetapi dalam pendawaian sebenar warna lain digunakan.

Disini pentingnya kita perlu mengetahui dan membaca litar dengan sempurna untuk mengelakkan tersalah pendawaian.

Ubahsuaian juga perlu dibuat untuk mencari lokasi controller perlu diletakkan. Ubahsuaian dibuat pada tapak untuk diletakkan alat kawalan.

Tapak pemegang perlu diubahsuai, biasanya menggunakan peralatan terpakai.

Setelah semua siap dan dipasangkan... inilah hasilnya... Dapat dilihat, kipas tambahan diletakkan di bahagian bawah rak dalam chiller.

Pengawal suhu digital juga telah berfungsi dengan baik.

Setelah semuanya siap, ianya diuji untuk dan dipastikan dapat berfungsi dengan baik,

Setelah semuanya selesai, ianya dibungkus kembali untuk penghantaran.
